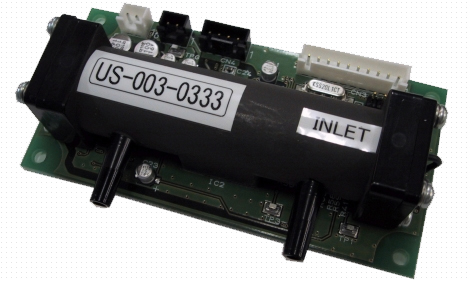

第一熱研 US-100-5VS-L US-100-12VS-L (低溫使用) 超聲波混合氣體分析儀(超聲波混合氣體濃度計)
Daiichi Nekken US-100-5VS-L US-100-12VS-L (type for low temperature use) Ultrasonic mixing gas analyzer
暖機時間 | 約10秒 |
---|---|
取樣溫度 | 常溫(最高50℃) |
取樣壓力 | 大氣壓~ +20kPa |
取樣流量 | 0.5 ~ 5.0L/min |
反應時間 | 到達讀值90% 10 秒內 |
線性度/重複度 | ±1%FS(量測全刻度範圍) |
類比輸出 | DC 0-1V |
進出口接頭 | 內徑φ5~6.5mm軟管 |
電源 | DC 5.0V ±0.3V 或 DC 12.0V ±1.0V |
消耗功率 | US-100-5VS type.2:0.5W max. US-100-12VS type.2:0.8W max. |
操作溫度 | -20 ~ 50℃ / ≦90%RH |
重量 | 約 0.1kg |

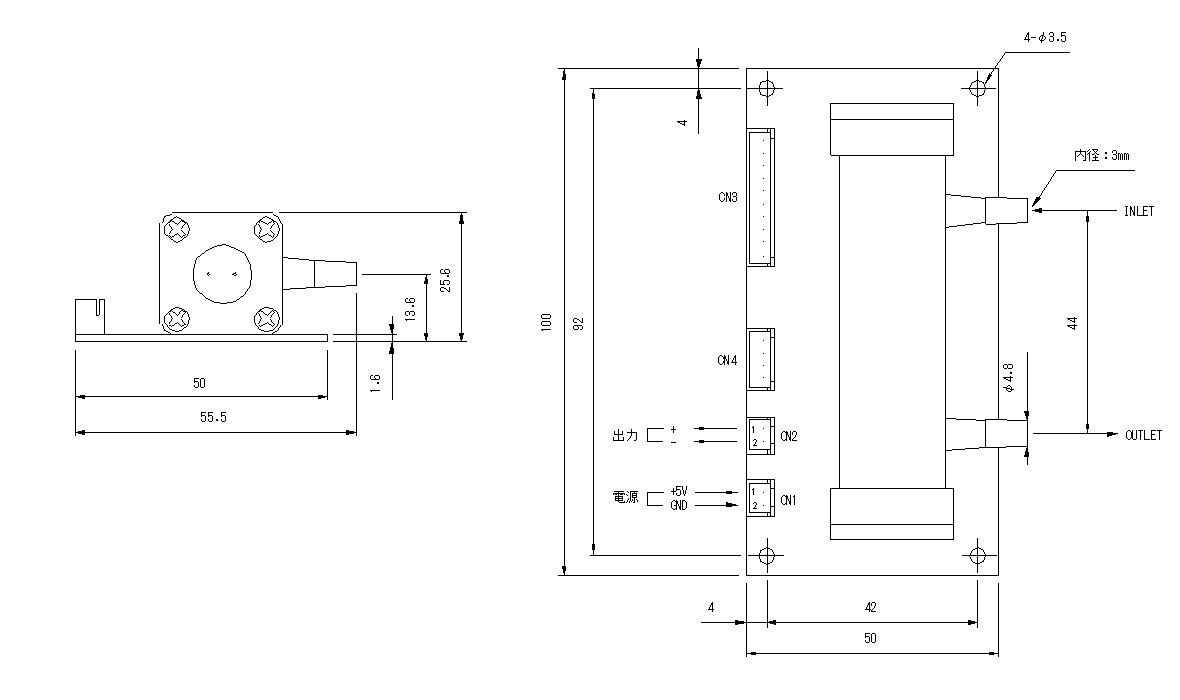

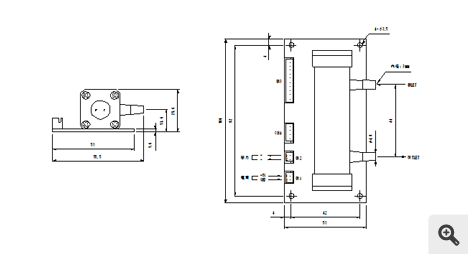

外觀尺寸 | W100×D50×H25.6 |
量測氣體組成 | 量測範圍量 | 可量測解析度 |
---|---|---|
H2/N2、He/N2、He/Air | 0 ~ 50% | 0.1% |
O2/N2 | 0 ~ 100% | 0.4% |
Xe/Ar、Kr/N2、CF4/N2 | 0 ~ 100% | 0.05% |
Xe/N2、SF6/N2 | 0 ~ 100% | 0.03% |
CO2/Ar | 0 ~ 30% | 0.1% |
一般來說,聲速約為340 m/s,這是指在環境空氣中,即氧氣約21%,氮氣約79%,溫度25℃的條件下。
當氣體的組成和溫度發生變化時,聲速也會改變,超聲波氣體濃度計利用這一特性來進行量測。
測量超聲波由發射器發出在氣體中通過並到達接收器的時間就可算出氣體聲速。
