第一熱研真空微氧分析儀/氧氣分析儀
Daiichi Nekken TB-IIF-VE Vacuum Trace oxygen analyzer
![](/upload/images/%E7%94%A2%E5%93%81%E7%89%B9%E8%89%B2.png)
![](/upload/images/percent%20oxygen.png)
![](/upload/images/ppm%20trace%20oxygen(1).png)
![](/upload/images/atm%20trace%20oxygen.png)
![](/upload/images/vacuum.png)
![](/upload/images/TemperatureHigh(1).png)
Daiichi Nekken TB-IIF-VE 真空微氧分析儀/氧氣分析儀,利用氧化鋯電極量測氧氣分壓的原理,設計用來量測密閉腔體或真空爐在正壓(2atm)到真空(10-7 Torr)下微量氧氣(ppm Trace Oxygen / 1~10-30 atm Ultra Trace Oxygen)氧氣分壓,也可以量測惰性氣體中的微氧或低氧氧氣濃度。 | |

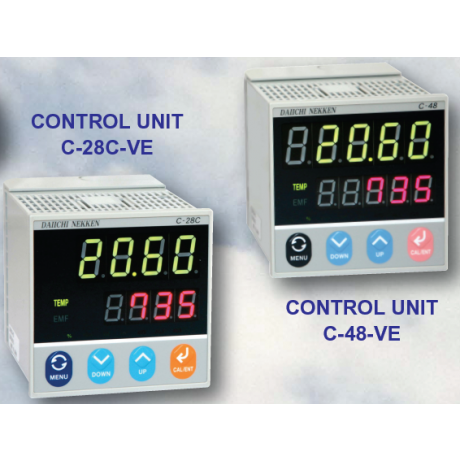

量測範圍可依需求搭配 ① C-28CVE 控制器(適用於0.1ppm-100%範圍量測) ② C-48VE 控制器(適用於10^-30atm-0.1ppm-100%全域範圍量測) |
|
架構簡單,容易安裝維修。內置過濾器,可延長感測器使用壽命。 | |
應用在半導體、面板、生醫產業製程設備上,也可以應用在工業上烤箱、鍋爐、煅燒熔爐、焚化爐、鋼加熱爐、玻璃熔化爐、陶器粉末冶金 爐、及各種燃燒廢氣。 | |
取樣流量:0.5 L/min ~ 5 L/min。 | |
取樣溫度最高可達300℃ |
![](/upload/images/%E5%A4%96%E8%A7%80%E5%B0%BA%E5%AF%B8.png)

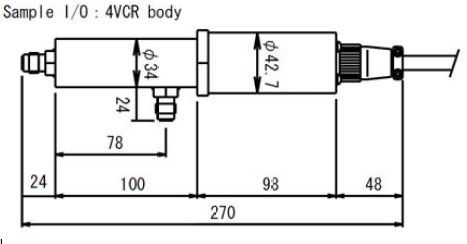

![](/upload/images/Daiichi%20Nekken%20TB-IIF-VE%20dimemsion%20%20Oxygen%20analyzer%20with%20controller%20%E6%B0%A7%E6%B0%A3%E5%88%86%E6%9E%90%E5%84%80.png)

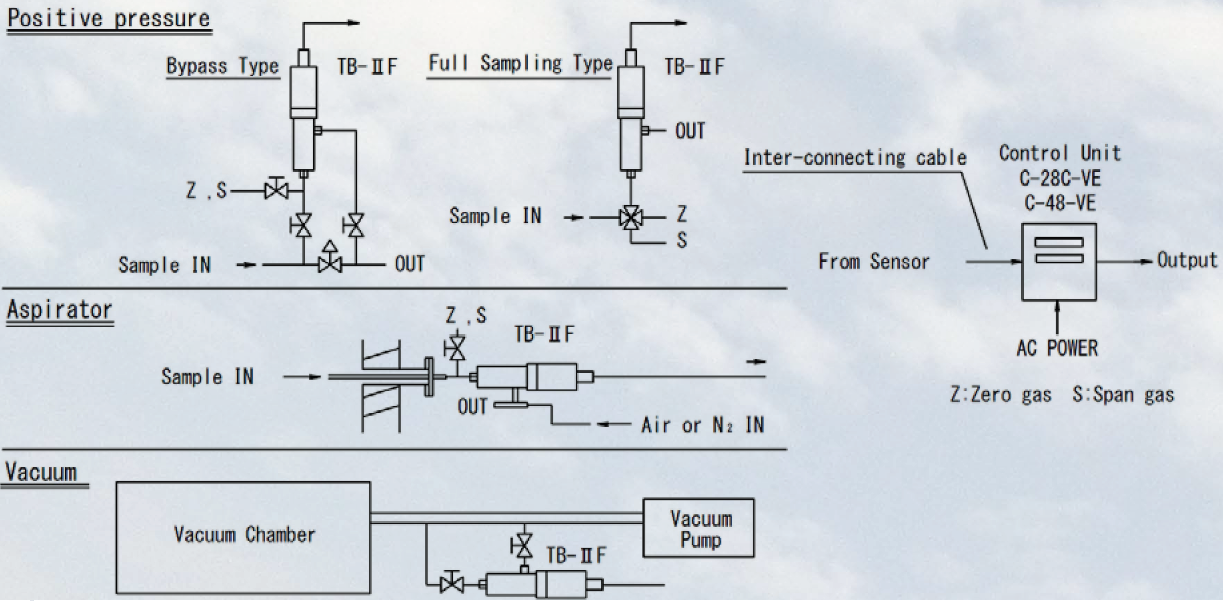

![](/upload/images/%E5%8F%96%E6%A8%A3%E6%96%B9%E5%BC%8F.png)
![](/upload/images/Daiichi%20Nekken%20TB-IIF-VE%20C-28CVE%20C-48VE%20%20Oxygen%20analyzer%20with%20controller%20%E6%B0%A7%E6%B0%A3%E5%88%86%E6%9E%90%E5%84%80.png)
氧化鋯氧氣分析儀原理 |
|
將氧化鋯陶磁加熱後,氧化鋯陶磁會形成電極,氧離子可以穿透氧化鋯陶磁。若是氧化鋯陶磁的內側與外側有不同濃度氣體,在氧化鋯陶磁兩側就會形成電位差。將氧化鋯電極內側按觸空氣當作參考基準,外側接觸待測氣體,就可以經由量測電極內外側電位差來量測氧氣濃度。
|
![]() |
